应用场合（用户需求）

1.   N个工位（N条产线）的生产状态采集，包括物料、设备状态、产品品质、技术求助四大类；

2.   物料仓库（供料处） 使用 物料电子看板，显示产线缺料信息，可带语音呼叫；

3.   维修室（技术支持处） 使用 设备状态（技术求助）电子看板，显示机器状态或求助，可带语音；

4.   产品品质管理处 使用 品质异常指示电子看板，显示产品品质状态，可带语音呼叫；

5.   整体车间 使用 大型综合电子看板，显示所有产线的一到多项状态信息，可带语音呼叫；

6.   综合办公室（经理办公室） 使用 综合电子看板或液晶电视，显示所有产线的一到多项状态信息；

7.   整体语音呼叫设备，呼叫信息全厂语音播报；

8.   定向短信呼叫功能，指定状态发送短信到指定手机号；

9.   随身腕表震动提醒功能，指定状态发送信号到指定腕表实现提醒；

10. 随身智能设备APP呼叫功能，指定状态在指定智能设备APP 上弹出呼叫提示；

11. 实时数据查询与管理功能，用户通过网络，随时在客户端查询和管理产线的各类实时状态；

12. 历史数据查询与报表统计功能，可查询历史数据并统计生成各类报表。

13. 提供数据共享接口，供其他系统使用生产状态数据；

注：其中2-10项，可选其中的一项或多项，各类看板的功能可设计为显示一项或多项内容。

实施方案（系统结构）

我公司的整个系统使用模块化结构，分为：数据采集、数据管理、信息发布和扩展应用4个部分，系统结构拓扑图如下：

我公司使用自主研发的专用采集器（最新版型号名称KEC-CJR3）做状态采集。

Ø 一台采集器可同时采集8路信号（超过8路信号时可使用多台采集器级联扩展），采集器采集端可连接按钮、继电器、光电传感器、霍尔开关等。

Ø 采集器自带RS485接口，可直接与RS485设备连接通信获取数据。

Ø 采集器自带键盘接口，可使用键盘输入。

Ø 采集器自带4路报警输出，可接指示灯或继电器，用于采集信号提示或接收服务器数据做相关动作。

Ø 采集器自带红外遥控接收，可接收遥控器控制信号。

Ø 采集器自带无线通信，采集数据通过无线端口或RS485端口上传上传到系统服务器。

在典型的应用中，采集器通常连接带灯按钮盒，通过按钮动作进行相关的呼叫。

工作流程（以按钮方式描述，连接继电器或传感器时，继电器闭合或传感器有信号与按钮按下相同）：

Ø 工位上按下A按钮，采集器检查到按钮动作，首先将A按钮自身的灯亮起。同时将该信号与自身编号（不同的采集器使用不同的编号，用于工位识别）上传到系统服务器。

Ø 系统服务器接收到采集器的信号后，立即解析信号数据，保存到数据库，同时将显示部分发送给信息发布设备。

Ø 信息发布设备收到服务器的数据后，立即显示或发出语音呼叫。

Ø 相关人员接收到呼叫后，完成相应的工作，如送料到叫料工位。

Ø 相关人员完成相应的工作后，工位上按起A按钮，采集器检查到按钮动作，首先将A按钮自身的灯灭掉，并将信息上传到系统服务器。

Ø 系统服务器接收到采集器的数据后，立即解析信号数据，保存到数据库，一个呼叫流程结束。

数据采集模块功能扩展

将采集器直接集成到一个微型数码看板中，并增加一个实际产量计数功能，使用工业数字功能键盘输入，增加RFID刷卡功能，用于操作员身份识别，使用功能键+数字编码做状态输入，状态类型不受限制，比如实现不同物料的缺料呼叫等。如下图所示，可实现工位上更直观、更精细的的管理。

2、系统服务器

系统服务器硬件需要稳定可靠、环境适应性强、不强调普通服务器大数据量吞吐的特点，但要求对数据或信号的处理有更好的实时性。需要有充足的通信端口，满足服务器与多种设备的连接通信。 我们选用IPC610工控机作为服务器硬件，满足以上特点。

业务逻辑管理系统为我公司自主研发的KecJit.Web管理系统,管理系统采用B/S架构，服务器端采用IIS服务器，后台使用SQL Server 2012数据库，前端使用IE或其它浏览器浏览或操作数据。操作管理人员在自己办公室的电脑上查看数据或进行业务操作。

管理系统包含：用户权限管理模块、信息浏览查询模块、业务操作模块和历史数据查询4个模块

用户权限管理模块,系统分三级权限，分别是：普通用户，可以查询浏览信息；操作员，可以查询浏览信息，计划编排，业务操作；管理员，在操作员基础上可以修改数据，配置设备参数，管理用户。

信息浏览查询模块，所有工位的状态实时查询。

业务操作模块，计划的编排与导入（EXCEL文件导入）。业务呼叫、人员指定、业务确认、权限管理、数据调整等。

历史数据查询模块，历史数据查询、统计以及导出报表。

3、信息发布（呼叫）设备

点阵电子看板，使用LED点阵屏作为显示媒体，显示内容直观，直接显示工位名称，故障类型或是物料名称，自动排序，多页时自动翻页显示。显示方式灵活，显示格式可调。能做综合显示。

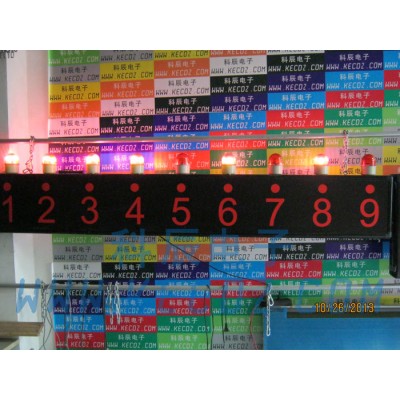

信号灯阵列指示看板，使用多个信号灯，区域或矩阵方式排列，与工位区域（或使用名称）与工位对应，通过信号灯的亮灭或颜色变换指示工位的呼叫状态。结构简单、指示直观、功能单一。

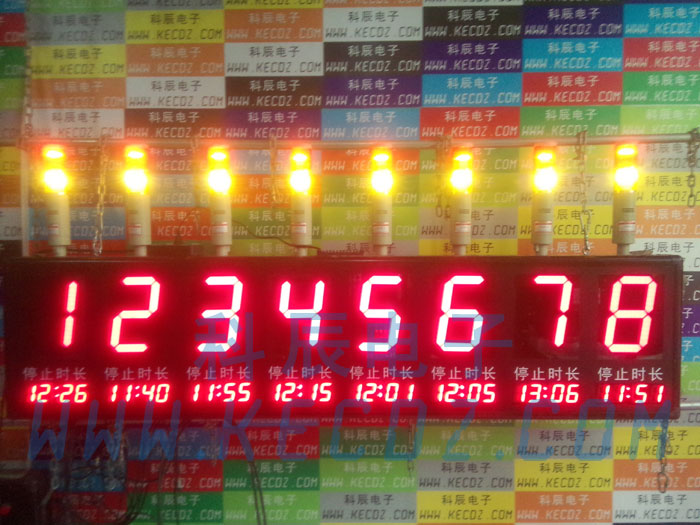

其他混合类看板，时间+信号灯、产量+信号灯、编号+信号灯等。

液晶电视显示，色彩丰富、显示灵活，因电视尺寸与亮度限制，在大车间与远距离发布上有所欠缺。

其他发布设备，语音呼叫、警示铃声、手机短信、智能设备APP等，可独立或集成到电子看板中。

4、扩展应用接口

管理系统集成WebService服务器接口，供第三方系统获取数据。

    管理系统可从第三方系统的WebService服务器中获取数据。

    管理系统提供ModBusRTU协议接口，包括RS458和TCP，可实现与第三方设备通信。

    其他接口与协议可协商定制。
