线性定电流恒流ICNU501-1A0XX系列芯片特性

 最简易之线性定电流组件

 10mA~240mA 单通道，3 支封装脚位，定电流驱动器

 固定电流设计，不需要外加电阻设定电流

 宽电源电压范围 3V ~ 24V

 ±4% 电流精度

 低输出端电压降

IPN = 20mA → VPN ≒ 0.3V

IPN = 60mA → VPN ≒ 0.35V

 支持 3kHz PWM 调光

 芯片接面工作温度 -40℃ ~ 125℃

 电源及负载调变率 0.1%/V

 线性过温保护

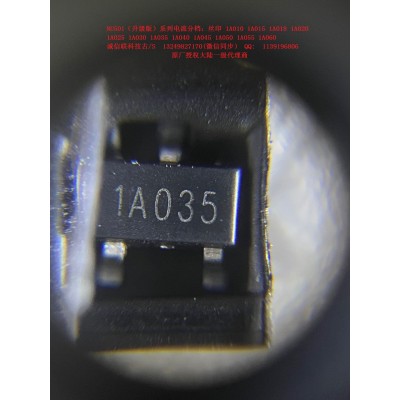

 SOT23-3/SOT89 无铅环保封装

产品说明

 NU501 系列是一简单的定电流组件，在各种 LED 照

明产品的应用上非常容易使用。其具有绝佳的负载与电

源调变率和极小输出电流误差。NU501 系列能使 LED 的

电流非常稳定，在大面积的光源上，即使电源及负载的

变动范围很大时，都能让 LED 亮度保持均匀一致，并增

长 LED 使用寿命。

除了支持宽广电源范围外，NU501 的 VDD脚可以支持

3kHz 频率内开关应用，配合数字 PWM 控制线路，可达到

产品应用

 一般 LED 照明

 LCD 背光

 商业照明

 灯条、灯带

 RGB 装饰灯

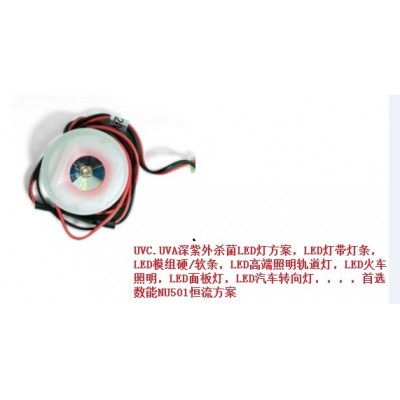

UVC,UVA 深紫外杀菌消毒LED灯
